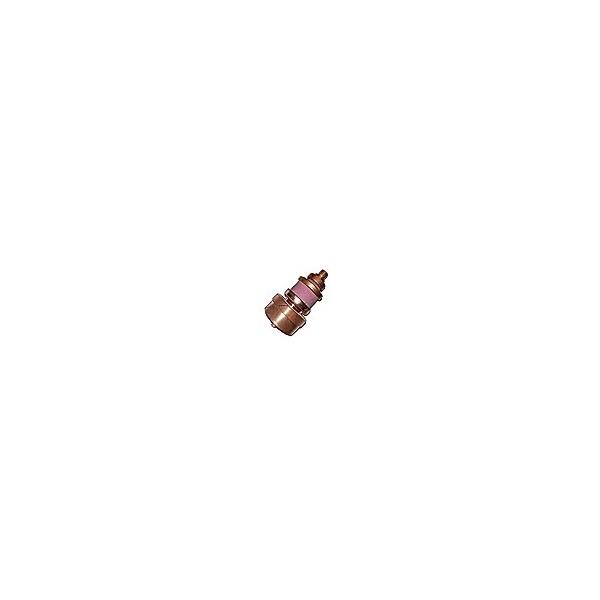

ГУ-96Б

Генераторный тетрод ГУ-96Б предназначен для усиления высокочастотной мощности в стационарных радиотехнических устройствах широкого применения до 4 кВт на частотах до 85 МГц.

подробнее

В той же категории

О товаре

Мощный генераторный триод ГУ-96Б предназначен для генерирования колебаний в стационарных промышленных генераторах высокочастотного нагрева, в основном при производстве натяжных потолков, а также для усиления мощности в стационарных радиопередающих устройствах производственно-технического назначения.

Общие сведения

Катод - прямого накала.
Оформление - металлокерамическое.
Охлаждение - воздушное принудительное.
Высота не более 232 мм.
Диаметр не более 120 мм.
Масса не более 4,5 кг.

Допустимые воздействующие факторы при эксплуатации

Вибрационные нагрузки:
- диапзон частот, Гц	1-35
- ускорение, м/с², не более	5
Многократные ударные нагрузки с ускорением, м/с²	150
Температура окружающей среды, °С	-10 - +55
Относительная влажность воздуха при температуре до +25 °С (без конденсации влаги), %	98

Основные технические данные

Электрические параметры
Напряженин накала, В	6
Ток накала, А	60-75
Ток анода (при напряжениях накала 6 В, анода 0.4 кВ. сетки 200 В). А. не менее	2,9
Напряжение запирания отрицательное, абсолютное значение (при напряжениях накала 6 В. анода 3 кВ. токе анода 0.1 А). В. не более	130
Крутизна характеристики (при напряжениях накала 6 В. анода 2 кВ. токе анода 1 и 2 А). мА/В	20-28
Межэлектродные ёмкости, пФ, не более
- сетка - анод	25
- сетка - катод	45
- анод - катод	1

Максимальные предельно допустимые эксплуатационные данные
Наибольшее напряжение накала, переменное, В	6,3
Наибольший пусковой ток накала (амплитудное значение), А	140
Наибольшее напряжение анода (постоянное), кВ
- при частоте 86-250 МГц	5
- при частоте меньше 85 МГц	7
Наибольшая рассеиваемая мощность, кВт
- анодом	4
- сеткой	0,2
Наибольшая рабочая частота, МГц	250
Температура, °С
- оболочки в наиболее горячей точке (кроме анода)	175
- анода	200
