КТ986А 2Т986А

Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n генераторные с внутренними согласующими цепями по входу и выходу

Описание взято с сайта http://www.eandc.ru

подробнее


260 руб.


Товар виртуального склада, запросить о сроках поставки

Добавить в список

Предназначены для применения в генераторах и усилителях в схеме с общей базой в импульсном режиме в диапазоне частот 1,4... 1,6 ГГц для 2Т986А, 2Т986Б, 2Т986В, и в диапазоне 0,6...0,8 ГГц для 2Т986Г.

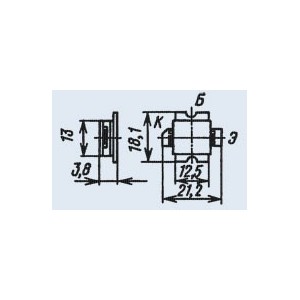

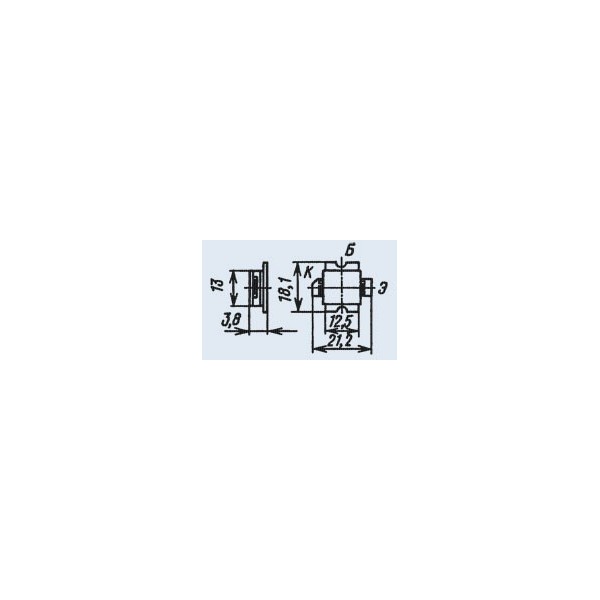

Выпускаются в металлокерамическом корпусе с ленточными выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 6 г.

Основные технические характеристики транзистора КТ986А  2Т986А:
• Структура транзистора: n-p-n;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 910 Вт;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 50 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;
• Iк и max - Максимально допустимый импульсный ток коллектора: 26 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 60 мА (50В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 3,8;
• Ку.р. - Коэффициент усиления мощности: не менее 6 дБ;
• Рвых - Выходная мощность транзистора: не менее 350 Вт на частоте 1,4...1,6 ГГц
